系统概述
一、自动控制原理
自动控制是指在没有人直接参与的情况下，利用自动控制装置，使机器、设备或生产过程的某个工作状态或参数自动地按照预订的规律运行。而暖通中央空调系统在楼宇系统中属于设计和运行较为繁杂的系统，其中涉及到不同厂商的设备要集中在一个连环的循环系统内运行，在负荷需求发生变化时，要及时调整设备运行以保证空调末端舒适度。仅通过手动操作只会带来系统运行的不平衡和设备的不合理运行，所以就需要空调系统控制自动化来弥补这一方面。

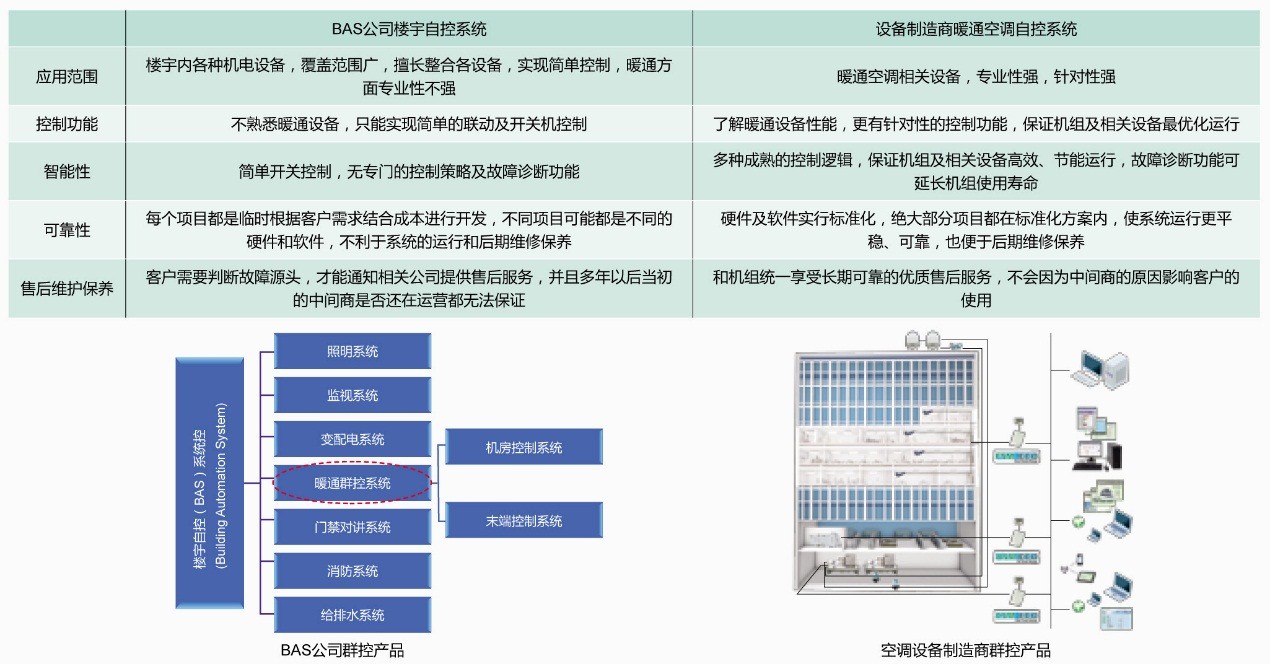

国内在上世纪90年代引入楼宇自控的概念和系统，而暖通冷机群控作为是楼宇自控系统中的一个子系统才刚刚在国内兴起，目前的大多数的国内项目，冷机群控子系统基本只是简单的逻辑连锁控制或数据采集、监测。但是随着大型新建公共建筑、系统节能改造项目地不断递增，政府和客户也愈发对暖通系统的优化运行加以重视，功能也不将不再局限于简单的数据采集，更加注重设备间的控制逻辑和功能。
因为空调自控系统有其特殊性，在调试过程中它是需要自控技术、空调技术、弱电技术、网络技术之间的结合，所以对客户来讲，在系统前期设计、设备选型和后期操作人员水平都要求比较高，从而导致客户在之前对空调群控的投入并不够，不过目前相对于暖通设备耗能占整个楼宇高比例而言，从长远考虑，客户也开始更愿意加大对这方面的投入。
—对于常见的一次泵定流量、一次泵变流量和一二次泵变流量的水系统，对水泵、阀门、冷却塔等设备进行集中监控，基于采集的参数进行机组加减控制、启停顺序控制，使机组的运行冷量与实际的负荷需求相匹配，提供各种控制策略，例如重置系统设置点、负荷侧旁通阀控制和冷却塔侧控制等，提供给操作者方便地监控系统和故障诊断方法。
—对于热回收系统、蓄能（冰蓄冷）系统、冷却塔免费供冷等系统，通过自控实现阀门切换、控制进出水温度等功能。
—实时计算系统的供冷量/供热量，用于实时监测机房系统的性能状况，收集系统内机组、水泵等各设备的能耗数据。
—通过标准协议，提供bas系统集成设备的运行参数。
.....
系统原理
二.怡控系统方案
麦克维尔可提供各种智能的系统控制方案以满足不同场合的要求。先进的机组控制器，不仅能做到对单一机器的精确控制，还能做到多台机器联控，而且通过开放协议能和多数楼宇控制系统联网运行。智能的末端联网控制方案，使用网络型温控器，让您轻轻松松实现对空调末端设备的掌控，运筹帷幄。精准的中央空调计费系统，智能化的计量及收费方式，实现“多用多出钱，少用少出钱”的交费目的，避免出现费用公摊不合理的收费现象。麦克维尔怡控™（eco）系统方案，是一套面向客户的建筑物绿色节能的pg电子试玩入口的解决方案，是针对暖通hvac系统内各种设备的群控方案，助空调系统平稳、高效运行，达到真正意义上的节能。
麦克维尔怡控™（eco）是一套面向客户的建筑物绿色节能的pg电子试玩入口的解决方案，是麦克维尔针对暖通hvac系统内各种设备的群控方案，麦克维尔凭借多年来在空调应用的经验，并结合集中控制器和操作平台，通过合理的逻辑控制原理，为客户提供与麦克维尔各类空调产品相配套的高性价比的控制系统方案。
eco (怡控)是economical(经济节约)、energy control(能量控制)、ecological（生态环保） 的综合取义。针对暖通hvac系统内各运行设备，又可分为cvm eco (机组远程管理)，csm eco（机房系统管理），asmeco（风柜系统管理），fsm eco（风机盘管系统管理），asmcompact（风柜系统管理精简版）等不同的子系统。
csm (chiller system manager)是针对冷水机组系统群控的pg电子试玩入口的解决方案，实现系统内各设备自动化节能运行，为客户省去设备操控和数据记录的人力，更加方便及时地掌控机房信息。
■ 提供远程/web版hmi操作界面，或图形化mcquayweb用户操作界面
相比csm方案（提供系统自动化操作机组系统管理），cvm方案提供一套舒适的手动操作，而指定的节能控制算法和辅设的控制将不含其中，由操作人员来进行控制。之后我们确信客户会觉得带系统自动运行的csm方案将会是更好的选择。
■ 预置了与多种麦克维尔机组
（wsc/wdc/pfs/whs/wmc/mcs/mhs/wps）的modbus协议通讯
■mcquayweb用户图形化操作界面(支持中文/英文)
相比csm方案（提供系统自动化操作机组系统管理），asm方案可提供一整套asm（ahusystem manager） 风柜管理系统，可应用于从1到9台ahu设备的管理项目，针对数量更大的ahu机组群控项目，asm可以进行模块化的组合。
■ mcquayweb用户图形化操作界面(支持中文/英文)
四、计费系统
中央空调的发明，既为人们创造了舒适的环境，同时也消耗了大量的能源。随着社会的发展、资源的日益短缺，人们越来越意识到节约能源及智能控制的重要性，但传统按面积收费的方式及分散控制，并没有实现节能及人性化管理，并且造成用户与管理部门之间的矛盾纠纷，在这种情况下，一种糅合空调科技、计量技术及智能控制的系统方案—风机盘管fsm怡控™系统方案—应运而生。
中央空调计费系统是一种智能化的计量及收费方式。通过使用能量表或时间型计费温控器来准确计量用户使用的制冷或制热能量，计算并显示累计能量值，同时通过通讯方式传输给物业管理公司或收费部门的计算机。由计算机自动计算出每个用户使用能量的多少及所对应的费用，并自动打印出收费单据。用户根据此单据向物业或相关部门缴费，实现“多用多出钱，少用少出钱”的交费目的，避免出现费用公摊不合理的收费现象。

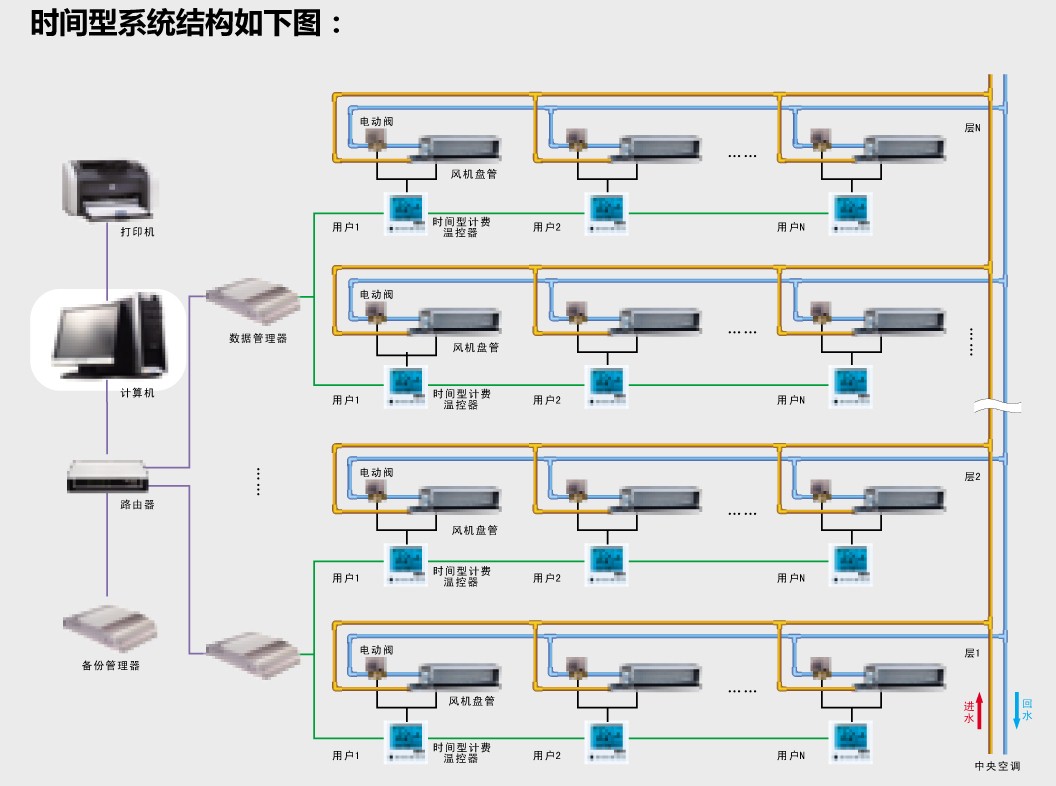

通过时间型网络温控器检测风机盘管阀门的开启时间和开启时间段内风机盘管各风速（高、中、低档）的运行情况，累计每个风机盘管及每户的使用时间当量，计算出每个用户的能量消耗。
麦克维尔中央空调（水系统）计费系统—能量型
能量型中央空调计费系统，通过使用户用能量表测量用户末端进水温度和回水温度以及流量，依据热力学原理，计算出用户消耗的的冷量或者热量能量值，以此作为用户费用的分摊依据。
时间能量综合型中央空调计费系统，它综合了能量型和时间型的优点，能实现区域独立计费的要求。系统划分为多个区域，每个区域用能量表进行区域计量，并按照能量型对区域进行计费。在每个区域内部，则采用时间型计量方式。计算每个用户末端的当量时间，并根据此当量来分摊此区域的费用。

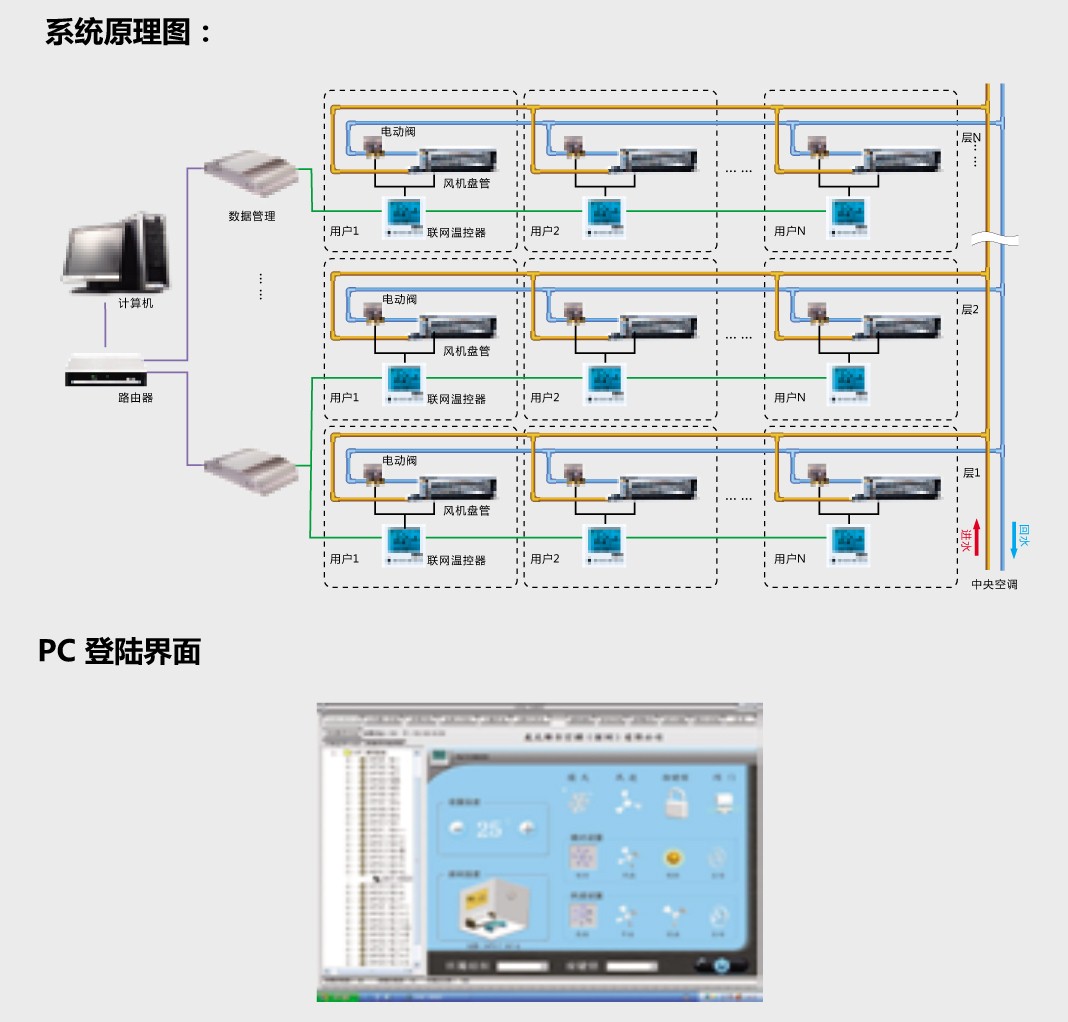

联网控制系统是对建筑内所有空调末端设备采用计算机控制技术进行全面有效的监控和管理，确保建筑内所有空调末端设备处于高效节能、安全可靠的运行状态，从而更好地发挥建筑物的潜能。
系统优点
五.系统特点
■ 集成监控管理—能对风机盘管、风柜进行本地及远程异地集中监控、分析、维护和节能、智能管理。
■ 用户权限管理—能对不同的用户分配不同的操作权限。
■ 群体控制功能—灵活的群体控制方案可满足用户所有的控制要求。
■ 定时控制功能—灵活的定时控制方案可满足用户所有的控制要求。
■ 故障查询功能—可对设备历史故障进行查询，并可直接打印或导出设备故障信息。
■ 自动备份功能—系统可自动定时备份数据，并可根据备份的数据快速恢复数据。
■ 实时监控功能—丰富的监控画面（列表式、彩色图形）可供用户自己选择，人机画面友好（3d 效果），形象逼真、立体感强。
asmcompact eco & fsm eco 标准化方案能实现以下功能：
■mcquayweb用户图形化操作界面(支持中文/英文)。

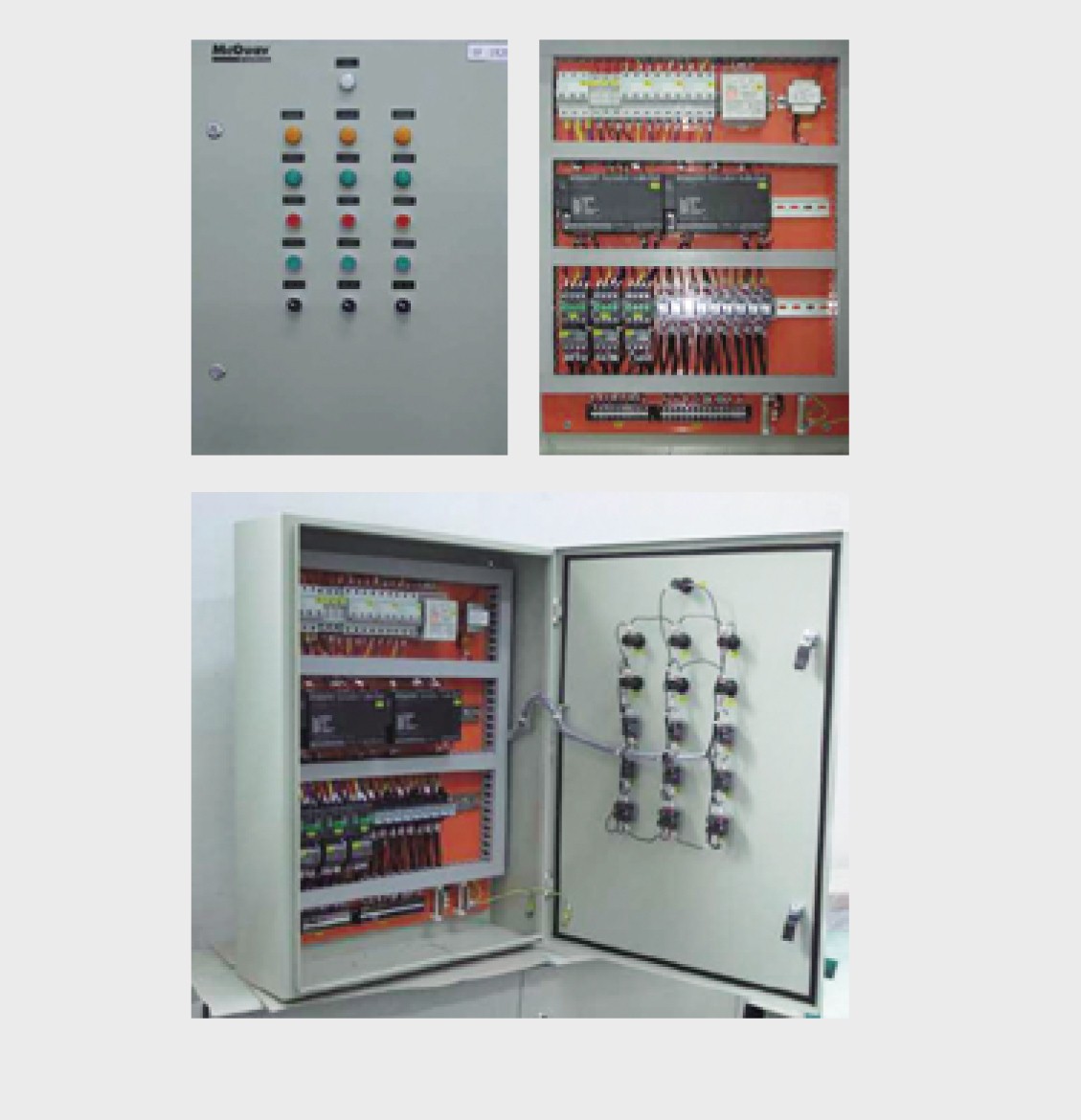

麦克维尔“机电一体化”控制柜
麦克维尔先进的ahu控制柜，立足于集团一百多年的空调研发制造技术，结合专业的控制理念打造而成。ahu控制柜分本地/远程启动柜、pid控制柜、恒温恒温多功能控制柜三种，主要针对麦克维尔msw\mdw\mdm等机组进行控制，ahu控制柜对安装方而言接线简单，安装方便。对用户而言，则控制简单，维护方便。

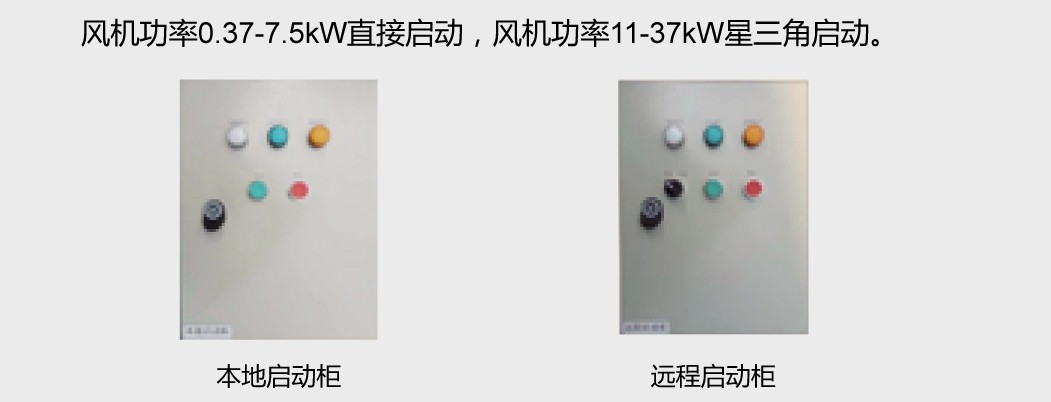

该启动柜主要用于控制风机的启停，可与麦克维尔的msw等配合使用，本地启动/远程启动可选。
该控制柜不仅能控制风机的启停，还能控制一个比例积分阀，可与麦克维尔的mdw等配合使用。
该控制柜可以控制风机的启停，比例积分阀，加湿器，电加热，检测温度，检测压差开关等。可与麦克维尔的mdm等配合使用。控制器采用麦克维尔自主研发的ddc模块，根据被控风柜的点位多少（复杂程度），可扩展从模块，一个ddc主模块可扩展7个从模块。根据项目复杂程度及风柜安装位置，可以一个控制柜拖动多台风柜。
六.智能控制系统
麦克维尔智能控制系统软件hvacsmart是一款由麦克维尔自主研发的暖通空调系统控制软件。该软件将中央空调计费和末端设备联网控制结合起来，方便了物业管理部门对用户空调使用情况的了解和掌控。
显示每一层的房间单元，当鼠标指向要查询的单元时，实时显示设备的位置和状态。
麦克维尔smart commander集中监控软件，是麦克维尔专门为用户研发的实现对机组进行监视与控制的软件系统。通过电脑安装软件包，监控系统最多可监控1024台室内机，系统控制功能强大、监控界面形象美观，控制智能便利，操作简单，管理轻松，是大型、高端建筑的理想控制方案。集中监控软件适用于多款机型，包括麦克维尔多联机（风冷多联，水冷多联）、水源热泵（分体式，整体式）、商用分体机（暗装吊顶式，天花嵌入式，明装吊顶/座地式）、风冷冷风/（热泵）高静压管道机，为广大用户提供灵活简便的集中控制方案。
